Cтроительные нормы и правила СНиП 41-01-2003 раздел печное отопление.

В связи с тем, что магистральный газ проложен не во всех подмосковных участках печное отопление актуально до сих пор. В СНиП 41-01-2003- отопление, вентиляция и кондиционирование воздуха присутствует отдельный раздел о печном отоплении. Ниже приводим ссылки на СНиП и наши комментарии к нему.

6.6.1 Печное отопление допускается предусматривать в зданиях, указанных в приложении И.

Комментарии: К категории И относятся жилые дома с количеством этажей не более 2эт. и и административные здания с высотой этажей не более 1эт.

Для помещений категорий А, Б, В1- ВЗ печное отопление применять не допускается.

В многоэтажных жилых и общественных зданиях допускается устройство каминов на твердом топливе при условии присоединения каждого камина к коллективному дымоходу через воздушный затвор — участок поэтажного дымохода, длина которого должна быть не менее 2 м, исключающий распространение продуктов горения. Камин должен быть с закрывающимися дверцами (экраном) из теплостойкого стекла.

6.6.2 Расчетные потери теплоты в помещениях должны компенсироваться средней тепловой мощностью отопительных печей: с периодической топкой – исходя из двух топок в сутки, а для печей длительного горения — исходя из непрерывной топки.

Колебания температуры воздуха в помещениях с периодической топкой недолжны превышать 3 °С в течение 1 суток.

Комментарии: При устройстве печи её поверхность и размер топки должен соответствовать площади отапливаемых помещений, чтобы температура в помещении за промежуток от одной до другой топки не падала больше чем на 3 0 С.

6.6.3 Максимальная температура поверхности печей (кроме чугунного настила, дверок и других печных приборов) не должна превышать:
90°С — в помещениях детских дошкольных и лечебно-профилактических учреждений;

110°С — в других зданиях и помещениях на площади печи не более 15 % общей площади поверхности печи;

120°С — то же, на площади печи не более 5 % общей площади поверхности печи.

В помещениях с временным пребыванием людей при установке защитных экранов допускается применять печи с температурой поверхности выше 120 °С.

6.6.4 Одну печь следует предусматривать для отопления не более трех помещений, расположенных на одном этаже.

Комментарии: Печь имеет 4 стороны, но рабочих поверхностей, от которых исходи тепло не более трех. Поэтому, печь устанавливают таким образом в доме, чтобы обогревать не более трех помещений.

6.6.5 В двухэтажных зданиях допускается предусматривать двухъярусные печи с обособленными топливниками и дымоходами для каждого этажа, а для двухъярусных квартир — с одной топкой на первом этаже. Применение деревянных балок в перекрытии между верхним и нижним ярусами печи не допускается.

6.6.6 В зданиях общеобразовательных школ, детских дошкольных, лечебно-профилактических учреждений, клубов, домов отдыха и гостиниц печи следует размещать так, чтобы топливники обслуживались из подсобных помещений или коридоров, имеющих окна с форточками и вытяжную вентиляцию с естественным побуждением.

З Дымовые каналы от газоиспользующего оборудования, устанавливаемого в помещениях предприятий общественного питания, торгов ли, бытового обслуживания населения, офисах, встроенных в жилое здание, запрещается объе динять с дымовыми каналами жилого здания.

Дымовые и вентиляционные каналы: виды и устройство

Конструктивные особенности труб

[expert_bq id=»22031″]Как правило, в таком строении используется автономная система отопления на газу с оборудованием, что и для автономного отопления квартиры. Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением. Cтроительные нормы и правила СНиП 41-01-2003 раздел печное отопление и комментарии к нему. Задавайте мне вопросы, отвечу всем![/expert_bq]

Приложение 6

Допускается уклон каналов от вер тикали до 30 с отклонением в сторону до 1 м при условии, что площадь сечения наклонных участков канала будет не менее сечения верти кальных участков. На этом видео можете посмотреть, какие способы очистки дымохода применяют в частном загородном доме или в бане.

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы | Журнал «Камины и отопление»

В существующих зданиях допускается предусматривать присоединение к одному дымоходу не более двух водонагревателей или отопительных печей, расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в дымоход на разных уровнях, не ближе 0,75 м один от другого, или на одном уровне с устройством в дымоходе рассечки на высоту не менее 0,75 м. 120 С — то же, на площади печи не более 5 общей площади поверхности печи. Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. При желании такие дымоходы можно прятать в стену. Что Следует Предусматривать на Дымовых Каналах Печи

Дымовые и вентиляционные каналы Приложение Г (рекомендуемое) — Страница 23 Г. 13 Не допускается прокладка соединитель­ных труб от газоиспользующего оборудования через жилые комнаты. не ниже границы, которая проведена от конька вниз под 10 -углом к горизонту при размещении дымовой трубы от конька крыши, либо парапета, более 3м;. Но если приток свежего воздуха можно обеспечить простым проветриванием, то для отвода отработанных газов и воздуха необходимо устраивать дымовые и вентиляционные каналы.

При присоединении к общему дымоходу нескольких приборов ресторанных плит, кипятильников и других газовых приборов, не имеющих стабилизаторов тяги, на дымоотводящих трубах от приборов должны предусматриваться шиберы заслонки , имеющие отверстие диаметром не менее 15 мм.

Устройство дымохода в многоквартирных многоэтажных и малоэтажных домах

9 Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал далее — дымовая труба. , расположенных на одном или раз ных этажах здания, при условии ввода продук тов сгорания в канал на разных уровнях не ближе 0, 75 м один от другого или на одном уровне с устройством в канале рассечки на высоту не менее 0, 75 м.

Кирпич

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Уклон трубы следует назначать не менее 0,01 в сторону газового прибора.

• Наличие в месте, где стоит дом, нисходящих ветров;
• Высокий парапет на плоской крыше;
• Дымовая труба по проекту ниже, чем рядом стоящее здание.

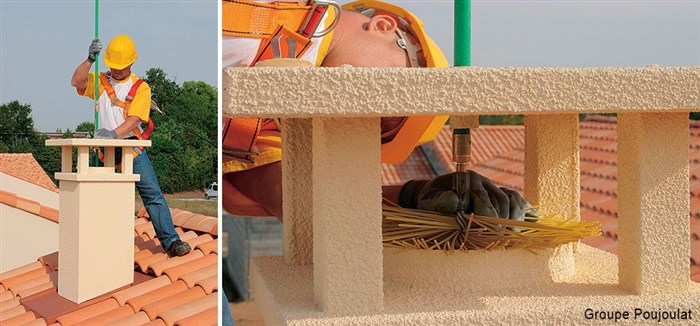

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома. Но это компенсируется их легкой заменой, не требующей квалификации. Что Следует Предусматривать на Дымовых Каналах Печи

Полимерные трубы Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки. Наименьшее расстояние между двумя отвер стиями каналов на фасаде здания следует при нимать не менее 1,0 м по горизонтали и 2,0 м по вертикали. Устья кирпичных каналов на высоту 0,2 м следует защищать от атмосферных осадков слоем цементного раствора или колпаком из кро вельной или оцинкованной стали.

23 Газоиспользующее оборудование теп ловой мощностью до 10 кВт с отводом продук тов сгорания в газифицируемое помещение раз мещается таким образом, чтобы обеспечивал ся свободный выход продуктов сгорания через вытяжные вентиляционные устройства канал, осевой вентилятор данного помещения.

Горячая тема

Коренные дымоходные системы представляют собой трубу, которая находится рядом с отопительным оборудованием или печью. При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги виной тому ветер.

Виды дымоходных труб

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Для таких действий необходимо получить соответствующее разрешение в газовом хозяйстве. 21 Отверстия дымовых каналов на фасаде жилого дома при отводе продуктов сгорания от отопительного газоиспользующего оборудова ния через наружную стену без устройства вер тикального канала следует размещать в соот ветствии с инструкцией по монтажу газоисполь зующего оборудования предприятия-изготови теля, но на расстоянии не менее. О своем комфорте человек задумывался с древности. Что Следует Предусматривать на Дымовых Каналах Печи

Модульная дымоходная система для котлов Не допускается размещение отверстий ка­налов на фасаде зданий под вентиляционной решеткой. Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250 С. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

СНиП 2.04.08-87 «Газоснабжение»

1. Отвод продуктов сгорания от бытовых газовых приборов, печей и другого бытового газового оборудования, в конструкции которых предусмотрен отвод продуктов сгорания в дымоход, следует предусматривать от каждого прибора, агрегата или печи по обособленному дымоходу.

В существующих зданиях допускается предусматривать присоединение к одному дымоходу не более двух водонагревателей или отопительных печей, расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в дымоход на разных уровнях, не ближе 0,75 м один от другого, или на одном уровне с устройством в дымоходе рассечки на высоту не менее 0,75 м.

2. В существующих зданиях при отсутствии дымоходов допускается предусматривать устройство приставных дымоходов.

3. Допускается присоединение к дымоходу отопительной печи периодического действия газового водонагревателя, используемого для горячего водоснабжения, или другого газового прибора, не работающего непрерывно, при условии разновременной работы и достаточного сечения дымохода для удаления продуктов сгорания от присоединяемого прибора.

Присоединение дымоотводящей трубы газового прибора к оборотам дымохода отопительной печи не допускается.

4. Площадь сечения дымохода не должна быть меньше площади патрубка газового прибора, присоединяемого к дымоходу. При присоединении к дымоходу двух приборов, печей и т. п. сечение дымохода следует определять с учетом одновременной их работы. Конструктивные размеры дымоходов должны определяться расчетом.

5. Небытовые газовые приборы (ресторанные плиты, пищеварочные котлы и т.п.) допускается присоединять как к обособленным, так и общему дымоходу.

Допускается предусматривать соединительные дымоотводящие трубы, общие для нескольких агрегатов.

Ввод продуктов сгорания в общий дымоход для нескольких приборов следует предусматривать на разных уровнях или на одном уровне с устройством рассечек согласно п. 1.

Сечения дымоходов и соединительных труб должны определяться расчетом исходя из условия одновременной работы всех приборов, присоединенных к дымоходу.

6.* Дымоходы должны быть вертикальными, без уступов. Допускается уклон дымоходов от вертикали до 30° с отклонением в сторону до 1 м при обеспечении площади сечения наклонных участков дымохода не менее сечения вертикальных участков.

7. Для отвода продуктов сгорания от ресторанных плит и других небытовых газовых приборов допускается предусматривать горизонтальные участки дымоходов общей длиной не более 10 м.

Допускается предусматривать дымоходы в перекрытии с устройством противопожарной разделки для горючих конструкций перекрытия.

8. Присоединение газовых водонагревателей и других газовых приборов к дымоходам следует предусматривать трубами, изготовленными из кровельной стали.

Суммарную длину участков соединительной трубы в новых зданиях следует принимать не более 3 м, в существующих зданиях — не более 6 м.

З Дымовые каналы от газоиспользующего оборудования, устанавливаемого в помещениях предприятий общественного питания, торгов ли, бытового обслуживания населения, офисах, встроенных в жилое здание, запрещается объе динять с дымовыми каналами жилого здания.

Двухконтурные системы

Сборные одноконтурные оцинкованные и стальные системы

[expert_bq id=»22031″]В существующих зданиях допускается ис пользовать существующие дымовые каналы из несгораемых материалов в наружных стенах или предусматривать к ним приставные каналы. 20 Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифици руемого помещения без устройства вертикаль ного канала от отопительного газоиспользующего оборудования с герметичной камерой сго рания и устройством для принудительного уда ления продуктов сгорания. На всякий пожарный Задавайте мне вопросы, отвечу всем![/expert_bq]

Устройство дымовых и вентиляционных каналов

Наружную часть кирпичных каналов следует выполнять из кирпича, степень морозостойкости которого соответствует требо ваниям СНиП П-22. Суммарную длину участков соединительной трубы в новых зданиях следует принимать не более 3 м, в существующих зданиях не более 6 м.

Дымоход для газовых котлов согласно СНиП

23 Газоиспользующее оборудование теп ловой мощностью до 10 кВт с отводом продук тов сгорания в газифицируемое помещение раз мещается таким образом, чтобы обеспечивал ся свободный выход продуктов сгорания через вытяжные вентиляционные устройства канал, осевой вентилятор данного помещения. Стеновые размещаются внутри стены, и очень часто для их сооружения используется кирпич. При присоединении к общему дымоходу нескольких приборов ресторанных плит, кипятильников и других газовых приборов, не имеющих стабилизаторов тяги, на дымоотводящих трубах от приборов должны предусматриваться шиберы заслонки , имеющие отверстие диаметром не менее 15 мм. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Что Следует Предусматривать на Дымовых Каналах Печи

Двухслойные стальные дымовые трубы не ниже конька кровли или парапета — при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета; Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма. Для нормальной и стабильной его работы в помещении, где установлен газовый котёл, понадобится качественная вентиляционная система.
