Как установить профиль Contemp® в корпус кухни

Можно воспользоваться механизмами push-to-open, правда на фасадах остаются следы от прикосновений.

Может быть, использовать интегрированный в кромку фасада профиль? Или сделать вырез фрезой по верхнему торцу? Но его нужно красить вместе с фасадом, а если заказчик желает фасады из пластика или массива?

Решение есть! Алюминиевый профиль для кухонных баз Contemp® устанавливается непосредственно в корпус, не требует фрезеровки или покраски фасадов, а благодаря захвату для открывания с обратной стороны — на лицевой поверхности фасадов не остается следов от пальцев.

В коллекции врезной профиль Limbo, устанавливаемый в верхнюю базу, а также два горизонтальных профиля для нижней базы — Jazz с одним закруглением и Combi с двумя закруглениями. Профиль Combi, кстати, можно с полной уверенностью назвать универсальным! Ведь его можно ставить как за 2 фасада горизонтально в нижнюю базу, так и вертикально за 2 фасада в верхнюю базу, в пенал или колонну.

Мы уже писали о особенностях и опубликовали видео о преимуществах профилей Contemp. Сегодня подробно расскажем, как их установить.

кухня без ручек

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Подручный инструмент, которым будет производится распил необходимо располагать под острым углом к поверхности ЛДСП во избежании сильных сколов. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Как распилить ЛДСП без сколов в домашних условиях: инструкция, как правильно резать ДСП ножовкой и дисковой пилой своими руками

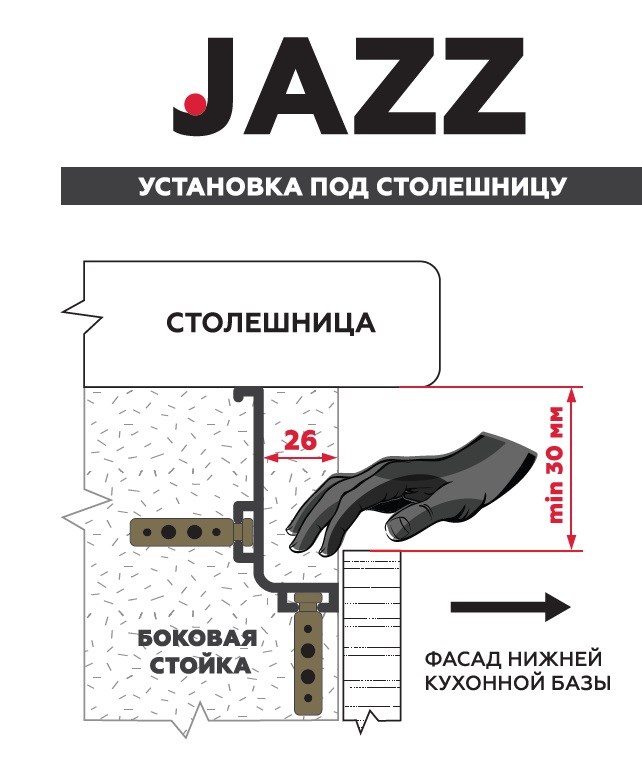

Горизонтальный профиль с одним закруглением с установкой под столешницу

Высота фасада для комфортного захвата должна быть на 25-30 мм короче по высоте, чем в стандартном варианте расчета, поскольку высота профиля 50 мм:

Расположение верхних стяжек нижней базы под монтаж столешницы должно учитывать глубину профиля — 26 мм. Расположите их так, чтобы они в дальнейшем не мешали установке профиля. Оптимально — сдвинуть их от лицевой плоскости на 28-30 мм внутрь.

Возможны два варианта расчета корпуса и длины профиля.

Длина профиля должна равняться длине кухонного гарнитура за вычетом толщины 2х боковых наружных стоек (если используете ЛДСП 16 мм, то длина профиля равна длине гарнитура минус 32 мм):

Длина профиля = Длина нижней базы — (Толщина корпуса * 2)

кухня без ручек

2-й вариант: Если вы планируете устанавливать профиль в корпус каждого шкафа в отдельности, делать выпилы или сокращать глубину внутренних стоек не нужно. В данном случае длина профиля равняется длине (ширине) каждого шкафа за вычетом двойной толщины боковых стоек, между которыми проходит профиль: Длина профиля = Длина корпуса шкафа — (Толщина корпуса * 2)

Для монтажа профиля используйте специальный крепежный комплект Contemp, в составе которого 2 крепежные пластины, 2 самореза, 4 прижимных винта, 4 шайбы.

Для крепления 1 (одного) отрезка профиля нужен 1 (один) крепежный комплект: Количество профилей = Количество крепежных комплектов

Соберите корпусы нижней базы. Выровняйте нижнюю базу по уровню. Скрепите шкафы корпуса между собой межсекционными стяжками или используйте другой привычный вам крепеж. Установите столешницу.

Что лучше: теплый пол или батареи?
Теплый полБатареи

Вставьте 2 угловые крепежные пластины короткой стороной (с отверстиями под винты, с внутренней резьбой) в центральный канал с обратной стороны профиля с обеих сторон.

Длинной стороной крепежные пластины (с отверстиями под саморезы) должны ориентироваться по боковым стойкам шкафов с внутренней стороны гарнитура вглубь корпуса (к задней стенке).

Вставьте профиль в корпус между боковыми стойками так, чтобы верхний уровень профиля проходил по верхней границе боковой стойки. Профиль вставляется закруглением вниз, крайней точкой которого — заподлицо с лицевой стороной корпуса. При взгляде сбоку, сверху, снизу на корпус профиля не должно быть видно! Прижмите длинные стороны пластин к корпусу.

Используйте один саморез для фиксации каждой крепежной пластины дальше/ближе от торца боковой стойки (в комплекте на пару пластин — 2 самореза) на ваше усмотрение. Вы можете использовать дополнительные винты и саморезы на ваше усмотрение. Профиль должен встать в распор.

Закрепите двумя прижимными винтами каждую пластину внутри профиля (в комплекте 4 винта для двух пластин). При необходимости, используйте шайбы.

Процедура сборки дверей для раздвижной системы

Для удобства пользователей, рассмотрим поэтапную методику сборки дверей для раздвижной системы.

Итак, первым делом на ровной поверхности следует расположить все элементы будущего фасада.

Затем, на верхнюю кромку наполнителя (в нашем случае ЛДСП) следует установить верхний дверной профиль. Для чего можно воспользоваться резиновым молотком или набивать элемент через проставку (например, из дерева или резины).

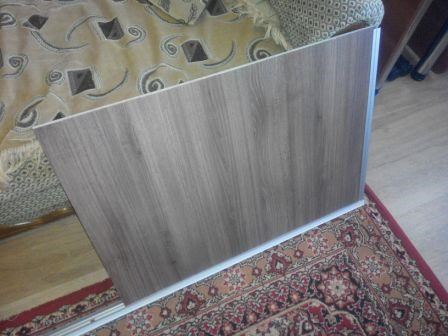

Введение материала в профиль

После этого верхнюю панель из ламинированного ДСП следует установить в боковой профиль, для чего можно оказывать нагрузку на материал сверху (собственным телом). Причем для упрощения операции ввода панелей в монтажный паз, все торцевые грани желательно заблаговременно скруглить при помощи напильника (снять фаску).

Для удобства проведения дальнейших работ желательно скрепить верхнюю и боковую планки профиля, используя комплектный крепеж (обычно шуруп с шестигранной головкой).

Далее в боковой профиль вводится следующий лист, и между смежными элементами устанавливается соединительная перемычка.

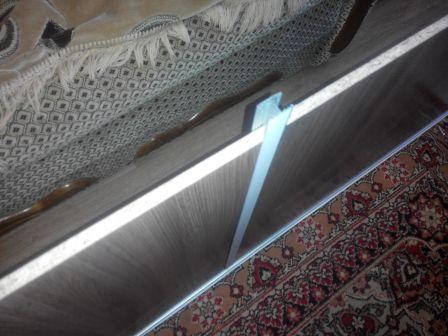

Установка промежуточных профилей

Перед установкой нижнего сегмента в паз, на его нижнюю часть следует смонтировать нижний дверной профиль. А после установки – зафиксировать место стыкования бокового и нижнего обрамляющих профилей при помощи комплектного шурупа.

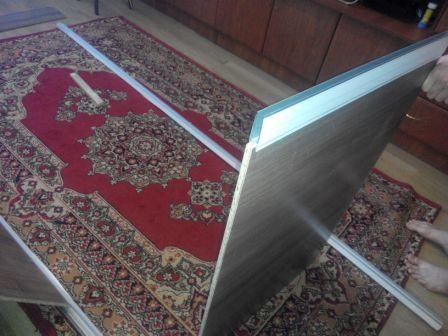

Установка верхнего профиля на двери купе

Ответный боковой профиль одевается на уже установленные материалы и также скручивается с горизонтальными элементами при помощи крепежей – шурупов.

Финальной частью работ выступает установка нижних и верхних роликов.

Установка нижнего ролика на раздвижную систему

Причем если с первыми из них особенных сложностей не возникает – они попросту утапливаются в полость нижнего горизонтального профиля и прикручиваются сквозь боковое отверстие в вертикальном профиле при помощи винта (под шестигранник). То вот установка верхних роликов связана с некоторыми нюансами.

Монтаж верхних роликов для двери

На этом процесс сборки считается полностью оконченным. И все что остается пользователю – это установить дверь в посадочные места и наклеить защитную щетку на боковые профиля.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Для улучшения адгезии между кантом и торцом ДСП, внутреннюю поверхность профиля можно разнонаправленно поцарапать острым предметом ножом, отверткой, ножницами. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Виды мебельного ПВХ профиля: кант для обрамления торцов ДСП

  • Производить сборочные операции только на ровном основании;
  • Перед тем как ввести материал в пазы профиля, снимать с торцевых граней фаску (1мм);
  • Для защиты ЛДСП от деформаций торцы панелей желательно покрывать герметиком на силиконовой основе;
  • Допускается для введения ЛДСП в пазы профилей применять резиновые молотки или проставки из мягких материалов + молоток и наносить равномерные удары только через прокладки поочередно по всей торцевой плоскости;
  • С целью исключения смещения стопоров желательно производить их приклеивание (можно использовать резиновый клей);
  • Процесс сборки дверей желательно сопровождать проверками с использованием ровной рейки (прикладывается к боковым профилям).

Как сделать направляющую для ручной пилы и пилить доски ровно как на стационарной циркулярке

  • Ручная циркуляционная пила;
  • ламинат;
  • алюминиевый швеллер;
  • винты, болты, гайки и шайбы;
  • алюминиевая пластина;
  • двухсторонний скотч;
  • рулон наждачной бумаги.

На стационарной циркулярке выполняем продольный и поперечный разрез ламината для получения заготовок основания направляющей шины.

Соединяем две доски ламината по длине, простукивая шов киянкой, а с обратной стороны заполняем быстросохнущим клеем.

Зачищаем поверхности заготовок наждачкой на круглом держателе и протираем тканевой салфеткой.

Наносим на тыльную поверхность узкой заготовки из ламината клей, прижимаем к основанию по длине алюминиевый швеллер в качестве ограничителя и приклеиваем узкую заготовку к основанию вдоль алюминиевого швеллера.

В спинке алюминиевого швеллера на равном расстоянии сверлим однотипные отверстия, рассверливая их с внутренней стороны под головки винтов, и удаляя заусенцы с внешней стороны наждачкой.

Укладываем алюминиевый швеллер вдоль узкой полосы, приклеенной к основанию, с гарантированным зазором, используя для этого два отрезка алюминиевого швеллера подходящего размера.

Место контакта алюминиевого швеллера и основания из ламината покрываем клеем и прижимаем швеллер так, чтобы ограничители свободно скользили по направляющей шине.

Направляющую шину укрепляем винтами, вкручивая их через отверстия в спинке швеллера к основанию.

Концы винтов с обратной стороны основания стачиваем ручным гриндером.

Укрепляем узкую планку винтами по длине, вкручивая их в основание из ламината. Также с обратной стороны стачиваем кончики винтов ручным гриндером.

Отрезаем по размеру алюминиевый швеллер, подобный направляющей шине. Ориентируясь на его размеры, изготавливаем из алюминиевой полосы две детали, изогнутые ближе к одному концу дважды под прямым углом. Места изгиба правим ручным напильником.

Размечаем большие стороны изогнутых пластин и отрезаем по краям по всей длине полоски. Удаляем заусенцы и скругляем грани.

Скругляем углы отрезка алюминиевого швеллера. Алюминиевые изогнутые полоски приклеиваем к алюминиевому швеллеру, ориентируясь на узлы крепления на ручной циркулярной пиле.

Сверлим в алюминиевом швеллере отверстия, совпадающие с отверстиями в изогнутых полосках. Скрепляем их болтами, гайками и шайбами, располагая головки болтов внутри швеллера.

Заводим длинные концы изогнутых полос в узлы крепления на циркулярке и затягиваем гайки-барашки. Швеллер должен плотно прилегать к боковой стороне рабочего основания циркулярной пилы.

Заводим конец швеллера на циркулярке в паз направляющей шины и отрезаем от основания полоску, чтобы его ширина сравнялась с шириной рабочего основания пилы. Корректируем и другие стороны нашего приспособления.

Еще раз зачищаем наждачкой, удаляем частицы материала щеткой, протираем основание приспособления влажной салфеткой.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Длина профиля должна равняться высоте кухонного пенала за вычетом толщины крышки и дна корпуса если используете ЛДСП 16 мм, то длина профиля равна высоте пенала минус 32 мм. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Как вводить листовой материал в профиль шкафа-купе? Или как собрать фасад шкафа купе правильно | Дом гвоздем

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Шаблон для сверления

Кондуктор для сверления

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Стойка должна быть выровнена по задней части корпуса, чтобы впереди по лицевой стороне хватило места для монтажа профиля Combi не менее 26 мм. Если же вы хотите что-то уточнить, обращайтесь ко мне!
