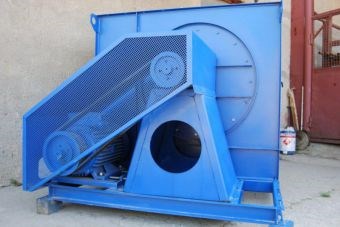

Центробежный вентилятор: специфика устройства и принцип работы прибора
С развитием промышленного сектора большое количество технологических процессов потребовало принудительную подачу воздуха. Не осталась в стороне и бытовая сфера. Для обеспечения некоторых типов коммуникаций требуется регулярный приток свежего воздуха.
Элегантным решением этой проблемы стал центробежный вентилятор, который способен в автономном режиме нагнетать необходимое количество воздушной массы. Но как он устроен и как работает? Именно эти вопросы мы подробно разберем в нашей статье.
Рассмотрим конструкционные особенности прибора, его возможности, сферу применения, лучших производителей, продукция которых представлена на рынке. А также дадим рекомендации по выбору подходящей модели вентилятора.
Поэтому внутрь патрубка, который соединяет центробежную вентиляторную установку и воздуховод устанавливают специальный глушитель, выполненный из звукоизолирующего материала, имеющего толщу свыше 2,5 сантиметров.
Центробежный вентилятор: устройство, принцип работы, подбор подходящей модели
В заключение
Центробежные вентиляторы. Устройство принцип действия
В народном хозяйстве, и в частности в машиностроении, наиболее широко применяют центробежные и осевые вентиляторы общего назначения. Вместе с тем он не способен создать высокое давление, поэтому чаще используется как самостоятельное устройство, без воздуховодов.
Радиальный центробежный вентилятор для вытяжки и системы вентиляции: принцип работы, преимущества, монтаж
К примеру, вы приобрели устройство, имеющий буквенно-цифровое обозначение ВЦ-86-75-6,0 это обозначает следующее кулер центробежный, характеризуется полным давлением с коэффициентом 0,86, его быстроходность составляет 75, а диаметр рабочего колеса равен 600 миллиметрам. Так можно избежать поломок и продлить срок эксплуатации.
- Конвекция газо-воздушных или воздушных потоков в системе вентилирования бытовых, промышленных, торговых или общественных строений;
- Очищение воздуха;
- Регулирование содержания влажности в воздухе;
- Создание комфортных условий нахождения в здании.
Подобно насосам вентиляторы могут быть включены в систему параллельно и последовательно параллельно — когда нужно повысить производительность, а последовательно — когда необходимо увеличить развиваемое давление вентиляционной установки. Лопасти большинства центробежных вентиляторов изготовляют изогнутыми вперед. Центробежный Вентилятор Устройство и Принцип Работы
Центробежный вентилятор: специфика устройства и принцип работы прибора 🚩 Квартира и дача 🚩 Другое Читайте также: Измерение горизонтальных углов. Измерение горизонтальных углов выполняют различными способами: способом приемов Данный агрегат позволяет очищать, перемещать воздух и насыщать помещение достаточным количеством кислорода. Однако такой прибор имеет меньшие габариты и вес, поэтому во многих случаях его использование предпочтительнее.
Сфера применения
Центробежные вентиляторы применяются в зданиях любых типов, где для них подготовлены специальные шахты и рукава. Однако некоторые сферы нуждаются в таких установках больше других:
- медицинские учреждения;
- учебные заведения;
- промышленные предприятия;
- офисные здания;
- общественные (торговые, развлекательные) центры.
Офисные и торгово-развлекательные комплексы требуют специальных систем конвекции, перемещения и очищения воздуха из-за большого скопления людей. Если не заменять «отработанные» массы воздуха с большим процентом углекислого газа на свежие, то у посетителей центра или офисного комплекса могут возникнуть проблемы с самочувствием и дыханием.
Промышленные здания, склады, ангары нуждаются в грамотной вентиляции сразу из-за нескольких факторов:
- потоки свежего воздуха поддерживают комфортную температуру там, где не установлены специальные регуляторные системы (ангары, склады без отопления);
- постоянное очищение воздуха позволяет снизить концентрацию опасных выхлопов, токсинов и газов, которые образуются в процессе производства изделий из металла, пластмассы, других объектов промышленности;
- на промышленных предприятиях также часто работают большие скопления людей, трудоспособность которых напрямую зависит от качества воздуха в помещении.
По итогам статистических данных об использовании центробежных вентиляторов можно сказать, что они используются в любой отрасли общественной деятельности.
2 а рабочее колесо находится на валу двигателя схема 1 ; б рабочее колесо соединено с валом двигателя с помощью муфты схемы 4 и 6 ; в — рабочее колесо соединено с двигателем ременной передачей схемы 2, 3, 5 и 7.
Центробежный вентилятор: особенности, устройство и виды, правила выбора
Преимущества центробежного вентилятора

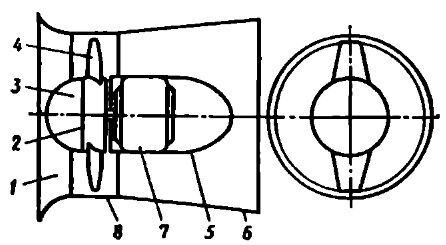

Схема устройства и принцип действия центробежных и осевых вентиляторов
Ввиду незначительной степени сжатия газа в вентиляторе изменением объемного веса ваза можно пренебречь и считать газ несжимаемым. Рабочие коэфициенты компрессора вводятся для определения отклонения холодопроизводительности и величины затрачиваемой мощности от их значений для теоретического компрессора без вредного пространства, при отсутствии теплообмена паров со стенками цилиндра, без потерь напора в клапанах и пр.
Принцип работы
К примеру, вы приобрели устройство, имеющий буквенно-цифровое обозначение ВЦ-86-75-6,0 это обозначает следующее кулер центробежный, характеризуется полным давлением с коэффициентом 0,86, его быстроходность составляет 75, а диаметр рабочего колеса равен 600 миллиметрам. Давление при этом снижается до давления всасывания.
- Сбор воздуха. Объем воздуха проходит в отверстие для его сбора под воздействием эффекта, известного как центростремительный (так же классифицируется как сила).
- Нагнетание воздуха путем конвекции. Лопасти, приходя в действие, делят воздух на равные порции, и каждая из них нагнетается (становится более плотной) из-за постоянного вращения. «Сдавленный» воздух переходит в отверстие для выпуска либо в фильтр.
- Фильтрация. Актуально для тех агрегатов, в которых установлены очистные дополнения. Фильтры отсеивают крупные механические частицы, убирают опасные газы за счет разницы в весе воздуха и газов другого состава. Могут быть отсеяны и перемещены газы с любым количеством молекул в структуре.
- Выпуск воздуха. Воздух с большим давлением выпускается в область с разреженной атмосферой. Благодаря разнице давления более «сдавленные» порции перемещаются в сторону разреженных пространств и транспортируются дальше по системе вентиляции.
Подобно насосам вентиляторы могут быть включены в систему параллельно и последовательно параллельно — когда нужно повысить производительность, а последовательно — когда необходимо увеличить развиваемое давление вентиляционной установки. Принцип действия очень простой, его можно повторить даже при создании собственноручной установки. Центробежный Вентилятор Устройство и Принцип Работы
Рекомендации по подключению к электросети ПДК в воздухе рабочей зоны равно 300 м3 Для снижения шумового фона, а также во избежание чрезмерного гула, заборные патрубки необходимо размещать под углом не менее 60 градусов, а выбросные патрубки не меньше чем 30 градусов. Эти характеристики радиальных вентиляторов делают их незаменимыми при использовании в промышленности.
Параметры и характеристики вентилятора
Давление воздуха, Па, создаваемое вентилятором, определяют по формуле:
Производительность вентиляционной установки V=Sc, где S — площадь сечения воздуховода, м²; с — скорость воздуха, м/с
Потребляемая мощность или мощность на валу вентилятора, кВт:
| где ηr — гидравлический (аэродинамический) КПД, учитывающий потери напора в рабочем колесе и проточной части вентилятора; ηV — объемный КПД, учитывающий объемные потери; ηм — механический КПД. |
При изменении частоты вращения вентилятора изменяются развиваемое давление и и производительность, а следовательно, и мощность. Пересчет основных параметров работы вентилятора при изменении частоты вращения выполняют, как и для центробежных насосов, по формулам пропорциональности.
Указанные зависимости справедливы при подаче вентилятором воздуха в одну и ту же сеть.
рис. 6. Рабочие характеристики вентилятора:
а — β>90°; б — β=90°; в — β
рис. 7. Зависимость параметров вентилятора от производительности
Регулирование производительности вентилятора в основном аналогично регулированию центробежных насосов. Однако для регулирования вентиляторов часто применяют специальные направляющие аппараты, устанавливаемые перед рабочим колесом. Эффективность метода регулирования существенно зависит от типа вентилятора и режима его работы.
Подобно насосам вентиляторы могут быть включены в систему параллельно и последовательно: параллельно — когда нужно повысить производительность, а последовательно — когда необходимо увеличить развиваемое давление вентиляционной установки.
Подбирают вентиляторы с учетом областей их применения по специальным таблицам и графикам или таблицам и характеристикам. При подборе вентиляторов необходимо, чтобы КПД был не ниже 0,9 номинального значения.
Иными словами, центробежный радиальный вентилятор с момента появления не только упростил строительство зданий, позволив создать более компактные вентиляционные шахты, но и спас множество жизней благодаря быстрой работе при пожарах.
 |
где Vc – производительность вентилятора, м³/с; p – давление, Па; ρ – плотность газа, кг/м³; n – частота вращения, об/мин. |
Главные характеристики центробежных вентиляторов
Содержание статьи
Выбор промышленного осевого вытяжного вентилятора
Осевые вентиляторы отличаются своими компактными размерами, простотой конструкции и легкостью монтажа. Коэфициент подачи выражается также отношением действительной холодопроизводительности, получаемой при испытании, к теоретической при тех же температурах испарения, конденсации и переохлаждения.
Правила использования
Большинство видов радиального вентилятора хорошо справляется с загрязненным воздухом и воздействием агрессивной среды, так как они изготовлены из алюминиевых сплавов и оборудованы специальной защитой. 1-вентилятор СТД 8; 2-вентилятор Ц6-46 4; 3-вентилятор ВРН 4. Коэфициент подачи зависит, главным образом, от отношения давлений конденсации и испарения, а также от конструкции цилиндров, поршней и клапанов, числа оборотов, скорости поршня и паров в клапанах, величины вредного пространства и др. Главным плюсом осевых моделей называют высокую эффективность. Центробежный Вентилятор Устройство и Принцип Работы
Особенности и разновидности канальных бытовых вентиляторов и промышленных моделей Нельзя использовать радиальный тип вентилятора без подключения к воздуховодам общей вентиляционной системы. К тому же классификация аппаратов обширна, и некоторые из них содержат множество дополнительных функций. Один из основных недостатков этих приборов заключается в том, что для их работы необходимо наличие вентиляционной системы и воздуховодов.
Центробежные вентиляторы. Устройство принцип действия
Устройство и принцип действия центробежного вентилятора аналогичны устройству и принципу действия центробежного насоса и турбокомпрессора.

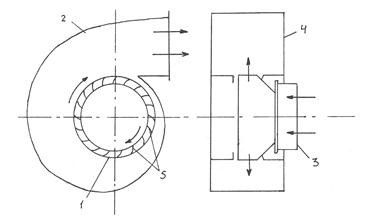

1 — рабочее колесо; 2 — кожух-диффузор; 3 – всасывающий патрубок; 4 — нагнетательный патрубок; 5 — лопасти рабочего колеса
Рабочее колесо центробежного вентилятора имеет вид лопастного ротора с большим числом невысоких лопаток, которое определяется диаметром (рис.1). Лопасти большинства центробежных вентиляторов изготовляют изогнутыми вперед. Материалом для лопастей служит углеродистая сталь. Лопасти крепятся к днищу и ободу ротора посредством клепки или сварки.
Рабочее колесо I заключено в спиральный кожух-диффузор 2.
Последний склепывается или сваривается из листовой стали, а иногда отливается из чугуна.
Кожух вентилятора имеет два патрубка: всасывающий 3 — круглого сечения и нагнетательный 4 — обычно прямоугольного сечения. Вентиляторы большой производительности, аналогично центробежным насосам большой производительности, имеют рабочее колесо с двусторонним входом и кожух с двумя всасывающими патрубками.
