Циркуляционный насос с обратным клапаном — это важная часть системы отопления или водоснабжения, которая обеспечивает непрерывную циркуляцию жидкости по всему системе. Однако иногда возникает необходимость установки байпаса для обхода насоса или создания дополнительного пути.
Байпас для циркуляционного насоса с обратным клапаном позволяет регулировать поток жидкости в системе и предотвращает обратное течение. Это особенно важно при работе с большим объемом жидкости или при использовании системы с переменным давлением.
Существует несколько схем обвязки для байпаса, и выбор зависит от конкретных потребностей и условий системы. Одна из распространенных схем — это установка дополнительного трубопровода, соединяющего выход и вход насоса, и установка обратного клапана на этом трубопроводе.
Для сборки байпаса необходимо правильно подобрать диаметр трубопровода, установить обратный клапан и проконтролировать все соединения на герметичность. При необходимости можно установить обратный клапан или другие устройства для регулирования потока жидкости.
Раздел 1: Что такое байпас для циркуляционного насоса и зачем он нужен; Байпас Для Циркуляционного Насоса с Обратным Клапаном Схемы обвязки
Что такое байпас для циркуляционного насоса и зачем он нужен
Байпас для циркуляционного насоса — это дополнительный путь, созданный для обхода основного потока жидкости в системе отопления или системе холодоснабжения. Он обеспечивает возможность регулировки скорости течения жидкости и контроля над давлением в системе. Байпас также позволяет поддерживать оптимальную температуру и предотвращать перегрев или замерзание жидкости.
Байпас с обратным клапаном — это особый тип байпаса, в котором установлен клапан, который позволяет жидкости протекать только в одном направлении. Это гарантирует, что жидкость будет двигаться только по заданной схеме и не будет возвращаться по тому же пути.
Схемы обвязки байпаса для циркуляционного насоса
- Схема 1: Простая схема с одним обратным клапаном. В данной схеме байпас устанавливается параллельно основному потоку жидкости и связан с ним через обратный клапан. Когда давление в основном потоке превышает определенный уровень, жидкость начинает обходить основной поток и двигаться через байпас, что позволяет уменьшить скорость текучести и поддерживать оптимальное давление в системе.
- Схема 2: Сложная схема с двумя обратными клапанами. В этой схеме используются два обратных клапана, установленных друг за другом. Они обеспечивают более точную регулировку потока жидкости и создают дополнительную защиту от обратного потока жидкости.
- Схема 3: Схема с дополнительными устройствами управления. В этой схеме байпас оснащен дополнительной электроникой, которая позволяет автоматически регулировать скорость и давление через байпас. Это обеспечивает более высокую эффективность и удобство эксплуатации системы.
Раздел 2: Схемы обвязки байпаса для циркуляционного насоса с обратным клапаном
Байпас для циркуляционного насоса с обратным клапаном — это устройство, которое позволяет регулировать поток воды в системе отопления. В зависимости от требуемой температуры в помещении, байпас может перенаправлять поток воды обходом циркуляционного насоса или направлять его через насос. Для эффективной работы системы отопления, необходимо выбрать подходящую схему обвязки байпаса.
Схемы обвязки байпаса для циркуляционного насоса с обратным клапаном могут варьироваться в зависимости от типа системы отопления и индивидуальных требований пользователя. Наиболее распространенными схемами являются: с выносным байпасом, с встроенным байпасом и смешанная схема.

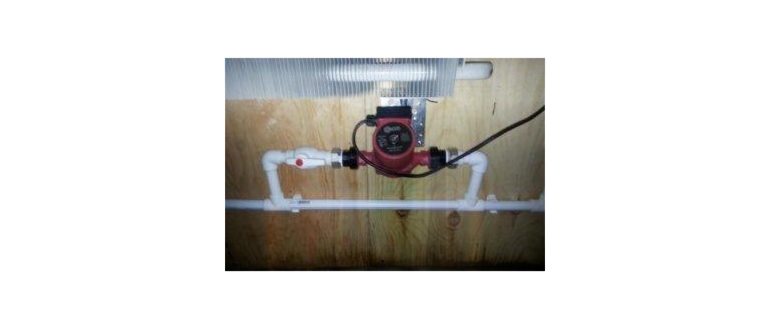

Схема с выносным байпасом предусматривает установку отдельного трубопровода с обратным клапаном, который обходит циркуляционный насос. Этот вариант подходит для систем отопления с большим расстоянием между отопительными приборами и возможностью установки дополнительных трубопроводов.
Схема с встроенным байпасом предусматривает использование специальных устройств или клапанов, которые интегрированы в систему отопления. Этот вариант подходит для систем с ограниченным местом или отсутствием возможности установки дополнительных трубопроводов.
Смешанная схема предусматривает комбинацию выносного и встроенного байпаса. Этот вариант подходит для систем отопления с различными требованиями к температуре в разных помещениях.
При выборе схемы обвязки байпаса для циркуляционного насоса с обратным клапаном, необходимо учитывать особенности системы отопления, требования к комфортной температуре, доступное пространство и бюджет. Важно также обратиться к специалисту для консультации и установки системы.
Раздел 3: Подробная инструкция по сборке байпаса для циркуляционного насоса с обратным клапаном; Байпас Для Циркуляционного Насоса с Обратным Клапаном Схемы обвязки
Сборка байпаса для циркуляционного насоса с обратным клапаном – это важный этап установки данной системы. Процесс сборки обвязки должен быть выполнен внимательно и последовательно, чтобы гарантировать правильное функционирование насоса.
Для начала, соберите необходимые компоненты: байпас, циркуляционный насос, обратный клапан, трубки и фитинги. Проверьте каждый компонент на наличие дефектов или повреждений перед сборкой.
Следующим шагом является сборка байпаса с установкой обратного клапана. Подключите трубку от байпаса к выходу насоса и закрепите ее с помощью фитинга. Затем, подключите другую трубку от обратного клапана к входу насоса и также закрепите ее с помощью фитинга.
После этого, приступите к установке байпаса на систему отопления. Подключите одну концевую трубку байпаса к единичному отводу системы, а другую концевую трубку – к возвратному коллектору. Установите фитинги для закрепления трубок и обеспечьте надежное соединение.
После того, как все компоненты байпаса и обвязки для циркуляционного насоса с обратным клапаном собраны и установлены, тщательно проверьте соединения на утечки. Проведите визуальный осмотр и проверку каждой трубки и фитинга на прочность и правильность монтажа.
Важно также следить за правильным расположением трубок и обвязок, чтобы обеспечить нормальный поток в системе отопления. При необходимости, проведите дополнительные корректировки для оптимальной работы байпаса и циркуляционного насоса.
Раздел 4: Как установить и подключить байпас для циркуляционного насоса с обратным клапаном
Байпас для циркуляционного насоса с обратным клапаном представляет собой важное устройство, позволяющее регулировать поток воды в системе отопления или охлаждения. Установка и подключение такого байпаса являются несложными процедурами, но требуют точности и внимательности.
Схемы обвязки для байпаса циркуляционного насоса с обратным клапаном могут варьироваться в зависимости от конкретных условий и требований системы. Однако, обычно они включают основные элементы, такие как насос, обратный клапан, входной и выходной отводы, а также трубопроводы, соединяющие эти элементы.
- При установке байпаса необходимо соблюдать правильный порядок подключения каждого элемента и тщательно установить их в соответствии с указаниями производителя.
- Перед подключением байпаса необходимо убедиться в надежности крепления всех элементов, чтобы избежать возможных утечек или повреждений системы.
- После установки байпаса следует проверить его работоспособность и обеспечить правильную настройку потока воды в системе.
Важно отметить, что установка и подключение байпаса для циркуляционного насоса с обратным клапаном может потребовать определенных знаний и навыков в области водоснабжения и отопления. В случае отсутствия достаточного опыта рекомендуется обратиться к специалистам, чтобы избежать возможных ошибок и проблем с работой системы в будущем.
Раздел 5: Плюсы и минусы использования байпаса для циркуляционного насоса с обратным клапаном
Использование байпаса для циркуляционного насоса с обратным клапаном имеет как свои плюсы, так и минусы, которые важно учитывать при выборе данной схемы обвязки для системы отопления.
Одним из преимуществ байпаса с обратным клапаном является возможность предотвращения обратного потока воды в системе. Это позволяет обеспечить более стабильную и эффективную работу циркуляционного насоса, уменьшая риск повреждения насоса и других элементов системы отопления.
Однако, использование байпаса также имеет свои недостатки. Один из основных минусов — это возможное уменьшение давления в системе. Если байпас не настроен правильно, он может создать дополнительный путь для воды, что может привести к снижению давления в радиаторах и неоптимальной работы системы отопления.
Важно также учитывать, что выбор схемы обвязки для байпаса зависит от конкретных условий установки и требований системы отопления. Например, в домах с большим количеством радиаторов может потребоваться более сложная схема обвязки для обеспечения оптимального распределения тепла. Также важно учитывать особенности самого насоса и обратного клапана, чтобы выбрать подходящую схему по их характеристикам.
В целом, использование байпаса для циркуляционного насоса с обратным клапаном может быть полезным в определенных условиях, но требует тщательного подхода и правильной настройки схемы обвязки для достижения наилучших результатов.
